ESNEK PİM KAPLİNİNİN ÖZELLİKLERİ VE UYGULAMA SENARYOLARI

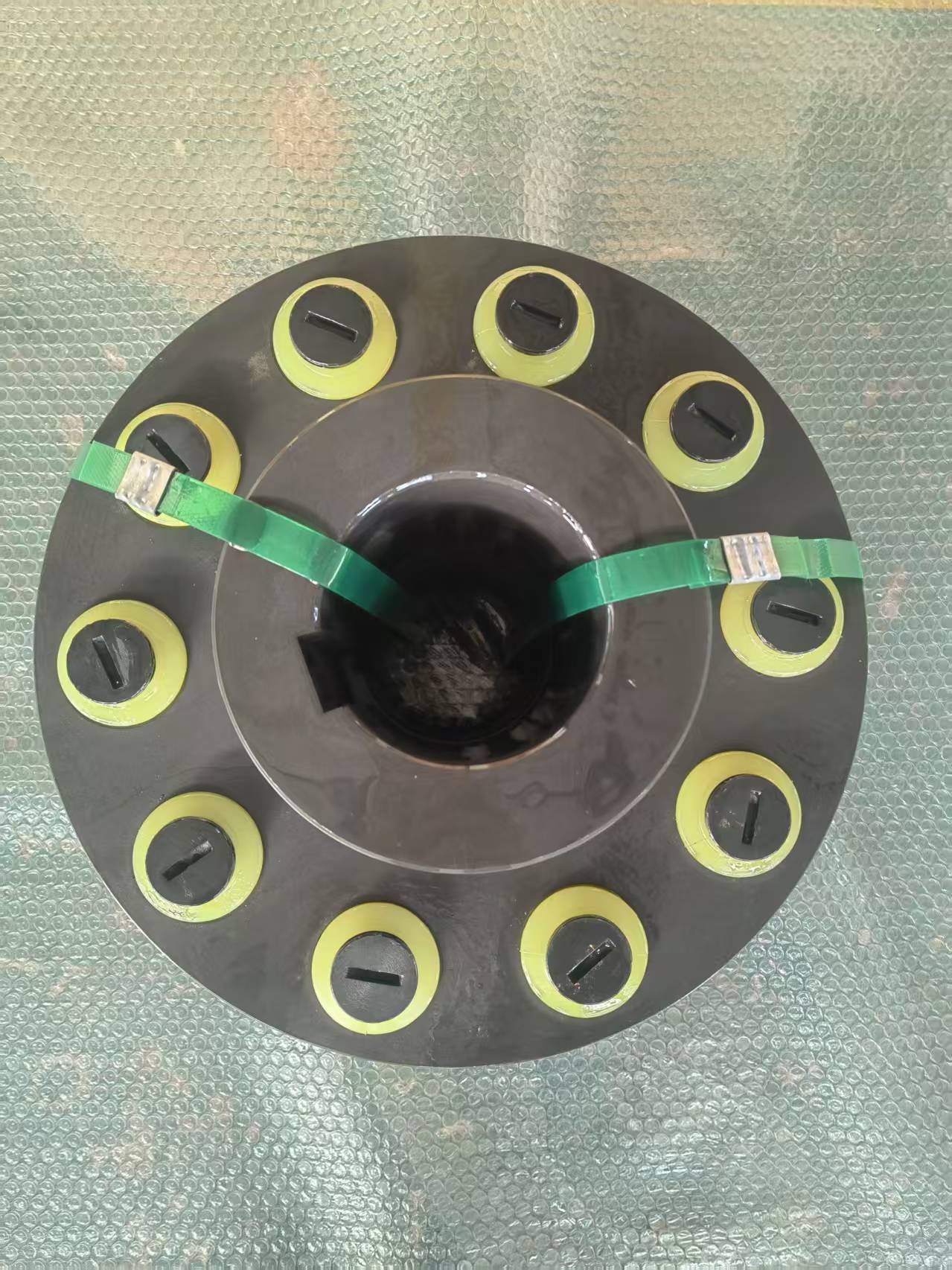

TheEsnek Pim Bağlantısı (Pim ve Burç Bağlantısı)Yaygın olarak kullanılan esnek bir kaplindir. Kaplinin iki yarısını pimler ve elastik elemanlar (kauçuk manşonlar veya naylon çubuklar gibi) aracılığıyla birbirine bağlayarak torku iletir, darbeyi azaltır ve iki şaftın montaj sapmalarını telafi eder.

Bugün, özellikler ve uygulama senaryoları hakkında bilgi edinelim-nın Fesnek pim bağlantısı.

Theelastik pim bağlantısı(Pim ve Burç Bağlantısı) Çeşitli koaksiyel iletim sistemleri için uygundur. 160-160.000 NM nominal tork ve -20°C çalışma sıcaklığı aralığı ile naylon çubukların kesit kesme dayanımını kullanarak torku iletir. 80℃.

The Fesnek pim bağlantısı aşağıdaki özelliklere sahiptir:

1. Basit yapı: Az sayıda bileşenden oluşur, üretim ve bakım için uygundur.

2. Kolay montaj: Elastik elemanların (naylon pimler vb.) değiştirilmesi sırasında genellikle tahrik ve sürülen ekipmanın hareket ettirilmesine gerek kalmaz.

3. Telafi kapasitesi: Eksenin eksenel, radyal ve açısal ofsetlerini etkili bir şekilde telafi edebilir.

4. Darbe emilimi ve tamponlama: Elastik eleman mükemmel titreşim emilimi ve tamponlama performansına sahiptir, darbeyi azaltır.

5. Yağlama gerektirmez: Naylon veya kauçuk elastik elemanlar genellikle kendi kendini yağlama özelliğine sahiptir ve ek bakım veya yağlama gerektirmezler.

6. Yük taşıma kapasitesi: Büyük bir torku iletebilir. Aynı tork altında, dönme çapı genellikle bir dişli kaplininden daha küçüktür ve hacmi daha kompakttır.

Popüler diziVelastik pimli kaplinler(Pim ve Burç Bağlantısı)Flender RUPEX、KWD BOKU、KWD BOKU-N、KTR REVOLEX vb.

Elastik pim kaplini, çeşitli genel mekanik ekipmanların orta hızlı iletim sistemlerinde yaygın olarak kullanılır, örneğin:

1. Kaldırma ve taşıma makineleri

2. Madencilik makineleri

3. Metalurji makineleri

4. Tekstil makineleri

5. Kimyasal makineler

Kurulum ve Bakım

Kurulum sırasındaEsnek Pim Bağlantısı (Pim ve Burç Bağlantısı) , iki şaftın temel olarak hizalı olduğundan ve sapmaların izin verilen sınırlar dahilinde kontrol edildiğinden emin olun. Pimleri eşit şekilde sıkın, aşırı sıkma veya gevşetmelerden kaçının. Çatlak, eskime veya ciddi deformasyon tespit edilirse derhal değiştirin. Pim deliği ile pim arasındaki kuru sürtünmeden kaynaklanan erken arızayı önlemek için yağlamaya dikkat edin.

KUDOSWORLD, aşağıdakiler de dahil olmak üzere çeşitli tipte kaplinler sağlar:Velastik pimli kaplinler, dişli kaplinler, hidrolik kaplinler, üniversal mafsallar, soğutma kuleleri için kompozit malzeme kaplinler, hidrolik emniyet kaplinleri, diyafram kaplinler, kalıcı mıknatıslı kaplinler, H tipi esnek kaplinler, tork sınırlayıcılar, vb. Sorularınızı bekliyoruz; ziyaretinizi bekliyoruz!
