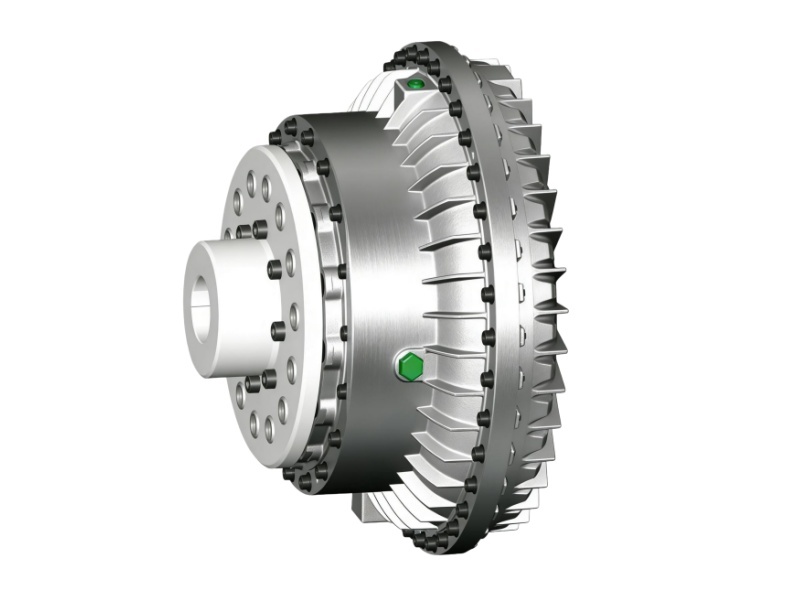

Gecikme Odası Olmayan Temel Hidrodinamik Bağlantı

Hidrodinamik kavrama, diğer adıyla sıvı kavrama, güç kaynağını (genellikle motor veya makine) çalışma makinesine bağlamak ve sıvı momentumundaki değişim yoluyla torku iletmek için kullanılan bir hidrolik iletim cihazıdır.

Hidrodinamik kaplinler, hidrodinamik güç iletim cihazları grubuna aittir.

Hidrodinamik bağlantı elemanının standart tasarımında izin verilen ortam sıcaklığı aralığı -25 ℃ ile +40 ℃ arasındadır (diğer değerler gereklidir).

Bu sınırlı torklu hidrolik kaplin, gecikme odası içermeyen temel bir yapıya sahiptir.

Bu tip sıvı tahrikli kaplinin yumuşak başlatma süresi yaklaşık 20 saniyedir.

Tipik Uygulamalar

1. Haddehane, santrifüj, mikser, üfleyici, marangoz makinesi, elek makinesi, bilyalı değirmen, kablo makinesi ve takım tezgahı gibi büyük yük ivmelendirme makineleri.

2. Çalıştırma sırasında mikser, bantlı konveyör, kırıcı, santrifüj ve pompa gibi yüksek darbe torku üreten makinelerden kaçının.

3. Büyük mobil ekipmanlarda yumuşak başlatma koruması ve düzenlemesi.

4. Tarama gemisi, kırıcı ve kepçe tekerlekli makine gibi makinelerde güvenli aşırı yük koruması.

KUDOSWORLD Hidrodinamik Bağlantı Türleri

İnsan Kaynakları Türü

• Gecikme odası olmaksızın hidrodinamik bağlantı

HR-C tipi

• Gecikme odası ile hidrodinamik bağlantı

Tip HR-CC

•Genişletilmiş gecikme odası ile hidrodinamik bağlantı

HR-D tipi

• İki hidrodinamik ünite ile hidrodinamik bağlantı

B Tipi

• Fren tamburu ile hidrodinamik bağlantı

Eski):HR-B, HR-CB, HR-CCB, HR-DB

S Tipi

• Fren diskiyle hidrodinamik bağlantı

Eski):HR-S, HR-CS, HR-CCS, HR-DS

P Tipi

• Kasnaklı hidrodinamik bağlantı

Eski):HR-P, HR-CPİK-ÇKP

Tip MRR

• Hidrodinamik bağlantı, her iki ucu hareket ettirmeden ortadan kaldırılabilir.

Esnek bağlantı kapliniyle

Tip MRW

• Hidrodinamik bağlantı, her iki ucu hareket ettirmeden ortadan kaldırılabilir.

•Esnek bağlantı kaplini olmadan

MB tipi

• Motor tarafı, hidrodinamik kaplinin ağırlığını taşır.

Esnek bağlantı kapliniyle

İsteğe bağlı aksesuar

• Su ortamı

Su bazlı ortam daha kolay temin edilebilir ve yüksek çevresel gereksinimleri karşılar. Hidrodinamik kaplinler, ortam olarak su ve glikol karışımıyla normal şekilde çalışabilir. Su bazlı ortam kullanan hidrodinamik kaplinlere, yatakları sızdırmaz hale getirmek için yağ keçeleri veya yatak sızdırmazlık uç kapakları gibi kapsüllenmiş cihazlar eklenmesi gerekir. Rulmanların yağ ile doldurulmasına gerek yoktur, sadece servis ömrünü sağlamak için gres yeterlidir. Su bazlı ortam kullanıldığında, ürünün toplam uzunluğu artacaktır.

• Dengeleme Testi

Hidrodinamik kaplinler dinamik olarak dengelenecektir. Standart dengeleme kalitesi, VDI 2060'a göre iki düzlemde 1500 rpm'de Q6,3'tür.

***Farklı dengeli kalite standartları seçmeniz gerekiyorsa lütfen bizimle iletişime geçin.

• Şaft kovanını takın.

Eklenen mil kovanının kullanımı, farklı mil çapları ve mil uzunluklarının gereksinimlerini karşılayabilir. Eklenen mil kovanı, kullanıcının gereksinimlerine göre işlenip sevk edilebilir.

• Sigortalı fiş

Sıvı sıcaklığı eriyebilir tapanın erime noktasını aştığında, eriyebilir tapa dışarı atılır. Bu şekilde, hidrodinamik kaplin aşırı ısınmaya karşı korunur. Eriyebilir tapaların çeşitli sıcaklık seçenekleri mevcuttur.

• Mekanik termal anahtarlama cihazı

Mekanik termal şalter, hidrodinamik kavrama için ikincil koruma sağlamak amacıyla eriyebilir fişten daha düşük bir sıcaklığa ayarlanmıştır. Mekanik şalterin sıcaklık kontrol fişinin sıcaklığına ulaşıldığında, sıcaklık kontrol fişinin üst kısmından mekanik bir sinyal gönderilir. Sinyal alındıktan sonra, tahrik sistemi kesilir.

• Elektronik termal anahtar cihazı

Mekanik anahtara benzer şekilde, hidrodinamik kavramanın aşırı ısınmasına karşı ikincil bir koruma sağlar. Limit sıcaklığına ulaşıldığında, sensör analiz ünitesine elektronik bir sinyal gönderir ve bu sinyal, tahrik sistemini kapatmak için başka bir sinyale dönüştürülür.

• Koruyucu kapak

Hidrodinamik kaplinlerin dönen elemanlarıyla istenmeyen teması önlemek için koruyucu bir kapak takılması gereklidir. Koruyucu kapağın imalatında, hava sirkülasyonu yoluyla kaplinin soğutulması tamamen dikkate alınır. Standart koruyucu kapak veya müşteri gereksinimlerine göre özel tasarımlar sağlayabiliriz.
