Dişli Kaplinlerin Çalıştırılması ve Bakımı

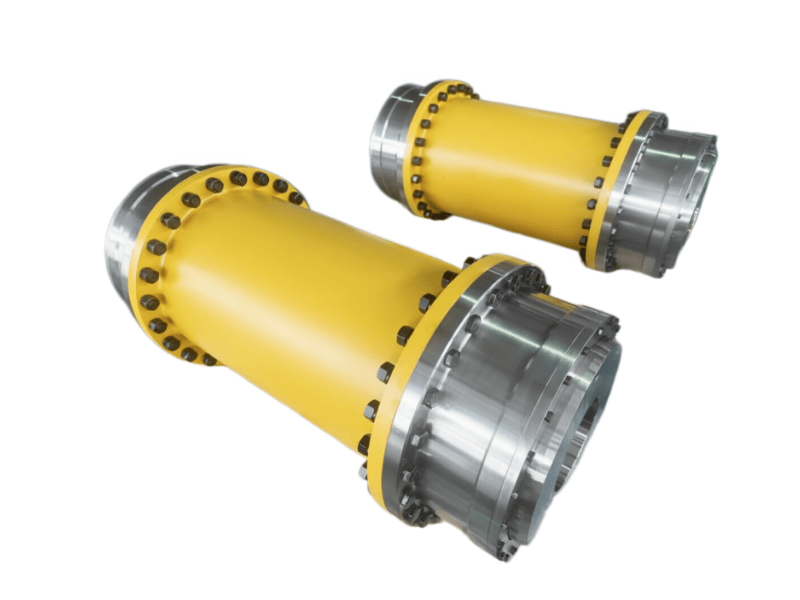

Dişli kaplinler, iç ve dış dişlerin birbirine geçmesiyle torku iletir ve radyal, açısal ve eksenel hizalama hatalarını telafi etme olanağı sunar. Bu kaplinler, öncelikle fanlar, su pompaları, hız düşürücüler, haddehaneler ve konveyörler gibi ekipmanları içeren orta ila yüksek hızlı, ağır hizmet uygulamalarında kullanılır.

I. Dişli Kaplinler İçin Temel Çalışma Gereksinimleri

1. Çevresel Koşullar

Ortam sıcaklığı: -20℃ ila +45℃. Dış mekan uygulamaları veya yüksek toz ve nem seviyelerine sahip ortamlar için koruyucu örtüler ve su geçirmez/toz geçirmez kılıflar gereklidir.

Yasak: Aşındırıcı gazlar, çamur veya yoğun toz bulunan ortamlarda dişli kaplinleri uzun süre korumasız (çıplak) olarak çalıştırmayın. Bu durum diş yüzeyinde aşınmaya ve sıkışmaya (takılmaya) kolayca neden olabilir.

2. Kurulum ve Hizalama

Hizalama: İki şaftın eş eksenliliği (şaft hizalaması) ve uç boşluğu, ilgili gerekliliklere göre titizlikle uygulanmalıdır.

Bağlantı: Bağlantı cıvataları belirtilen tork değerine kadar sıkılmalı ve çalışma sırasında gevşemeyi önlemek için gevşeme önleyici rondelalar veya kilitleme tırnakları ile donatılmalıdır.

Eksenel Hareket: Ekipmanın termal genleşmesini karşılamak için standart eksenel uç boşluğu korunmalıdır.

3. Yağlama Gereksinimleri

Sürekli Yağlama: Dişli kaplinler sürekli yağlama gerektirir. Yağ eksikliği doğrudan kuru aşınmaya (çizilmeye), yıpranmaya ve diş yüzeylerinin arızalanmasına yol açacaktır.

Yağlama Miktarı: Dişli kaplin gövdesinin 1/2 ila 2/3'ünü doldurun. Gövdeyi aşırı yağlamak, kaplinin çalışma direncini artıracaktır.

Karıştırma: Farklı kalitedeki yağların karıştırılması kesinlikle yasaktır.

II. Dişli Kaplinlerinin Günlük Kontrolü

Görünüm ve Sızdırmazlık: Uç kapakları ve sızdırmazlık bölgelerini gres sızıntısı veya yağ kaçağı belirtileri açısından inceleyin. Toz geçirmez kılıfların hasarsız olduğundan emin olun.

Sıcaklık Kontrolü: Dişli kaplin muhafazasının sıcaklığında anormal bir artış olmadığından emin olun.

Titreşim ve Anormal Sesler: Periyodik darbe veya sürtünme sesleri olup olmadığını dinleyin ve makinenin genel titreşiminde ani değişiklikler olmadığından emin olun.

Bağlantı Elemanları: Bağlantı cıvatalarını ve uç kapak cıvatalarını gevşek veya eksik olmadıklarından emin olmak için görsel olarak kontrol edin.

Yer Değiştirme Gözlemi: Anormal radyal veya eksenel yer değiştirme (hareket) olup olmadığını kontrol edin.

III. Dişli Kaplinlerinin Periyodik Bakımı

1. Haftalık / Her 100 Çalışma Saatinde Bir

Dış yüzeydeki toz ve yağ lekelerini temizleyin ve dişli bağlantısının koruyucu kapağının sağlamlığını kontrol edin.

Tüm cıvataların sıkma durumunu tekrar kontrol edin; gevşeklerse, belirtilen tork değerine göre tekrar sıkın.

Yağ sızıntısı olup olmadığını kontrol edin. Küçük sızıntıları yakından gözlemleyin; sızıntı önemliyse, yağı derhal tamamlayın ve contaları kontrol edin.

2. Aylık / Her 500 Çalışma Saatinde Bir (Normal Çalışma Koşulları)

Aynı kalitedeki gresi standart dolum seviyesine kadar doldurun; aşırı doldurma kesinlikle yasaktır.

Sızdırmazlık elemanlarını (yağ keçeleri, O-ringler, keçe halkaları) eskime veya hasar belirtileri açısından inceleyin.

Eş eksenliliği ve uç boşluğunu tekrar kontrol edin; sapma standart değerin üzerindeyse, yeniden hizalama işlemi gerçekleştirin.

3. Her 3 Ayda Bir / Her 1500 Çalışma Saatinde Bir

(Ağır hizmet, tozlu veya yüksek hızlı koşullar için bu süreyi 1,5 aya kısaltın.)

Gres yağını tamamen değiştirin: Uç kapaklarını çıkarın, bağlantı gövdesindeki eski gresi, demir talaşlarını ve yabancı maddeleri temizleyin, silerek temizleyin ve ardından yeni gres yağı ile doldurun.

Dişli çarkların iç ve dış temas yüzeylerini inceleyin: Çukurlaşma, çizik, soyulma veya çatlak olmadığından emin olun.

Elastik parçaları, kilitleme mekanizmalarını ve konumlandırma halkalarını inceleyin: Herhangi bir deformasyon veya aşınma olup olmadığını kontrol edin.

IV. Yıllık Bakım (Toplam 6000 Çalışma Saati)

Dişli kaplinini tamamen sökün ve iç/dış dişlerde, kovanlarda ve yarım kaplin diş yüzeylerinde meydana gelen aşınmayı kapsamlı bir şekilde inceleyin:

Diş kalınlığındaki aşınma orijinal kalınlığın %10'unu aşarsa veya çatlaklar, yaygın oyuklar veya pul pul dökülmeler varsa, parçalar değiştirilmelidir.

Mil deliklerini ve kama yuvalarını aşınma veya kama yuvarlanması (kama yuvası duvarında hasar) açısından inceleyin. Hasar izin verilen sınırı aşarsa, derhal onarın veya değiştirin.

Tüm sızdırmazlık elemanlarını eşit şekilde değiştirin. Bağlantı gövdesini iyice temizleyin ve yeni gres yağı ile doldurun.

Hassas hizalama işlemini gerçekleştirin ve cıvataları sıkın. 30 dakikalık yüksüz deneme çalıştırması yapın. Ekipman, anormal ses, titreşim ve gres sızıntısı olmadığından emin olduktan sonra yük altında çalıştırılabilir.
